項目需求：

    300個1080P數字高清網絡攝像機，存儲1個月，要求實現上墻功能，局域網環境。

項目分析：

    由于項目存儲時間較長，采用NVR無法實現，而且NVR無法擴展磁盤陣列，因此需要采用存儲服務器。存儲服務器與NVR的區別在于采用支持多盤位的存儲服務器加監控軟件實現視頻監控的實時預覽、存儲、錄像調用等功能。

1080P數字高清網絡攝像機碼流以理論值8Mbps計算，一個小時的存儲容量為：8*3600/8/1024=3.52G，300路200萬像素攝像機存儲30天需要的存儲容量為：3.52G*24*30*300/1024/90%=825T。選擇16盤位存儲服務器，3T硬盤，需要18臺16盤位存儲服務器可滿足項目存儲需求。由于目前采用動態編碼模式，經實際測試1080P數字高清網絡攝像機實際存儲容量平均值約為1.5G/小時，為了節約項目成本，可采用12臺16盤位存儲服務器進行錄像存儲，每臺存儲服務器27路200萬像素網絡攝像機，也可保證攝像機的流暢畫面。

網絡環境搭建：

     1080P數字高清網絡攝像機碼流理論值為8Mbps，一個交換機的端口利用率按照70%計算，一個百兆口交換機最多可接8臺1080P網絡攝像機，超過8臺選擇帶千兆上傳口的交換機。

根據實際情況，在合適安裝位置設計匯聚交換機，將前端接入交換機的視頻信息經匯聚交換機上傳至監控中心核心交換機。核心交換機采用可網管三層萬兆核心交換機。300路1080P高清網絡攝像機可根據接入不同的存儲服務器劃分為12個網段，分別從192.168.0.X-192.168.11.X。VMS視頻集中管理平臺，數字矩陣，客戶端等設備單獨使用一個網段，比如192.168.12.X。通過對監控局域網內IP地址的合理規劃，實現視頻監控信息的流暢傳輸。

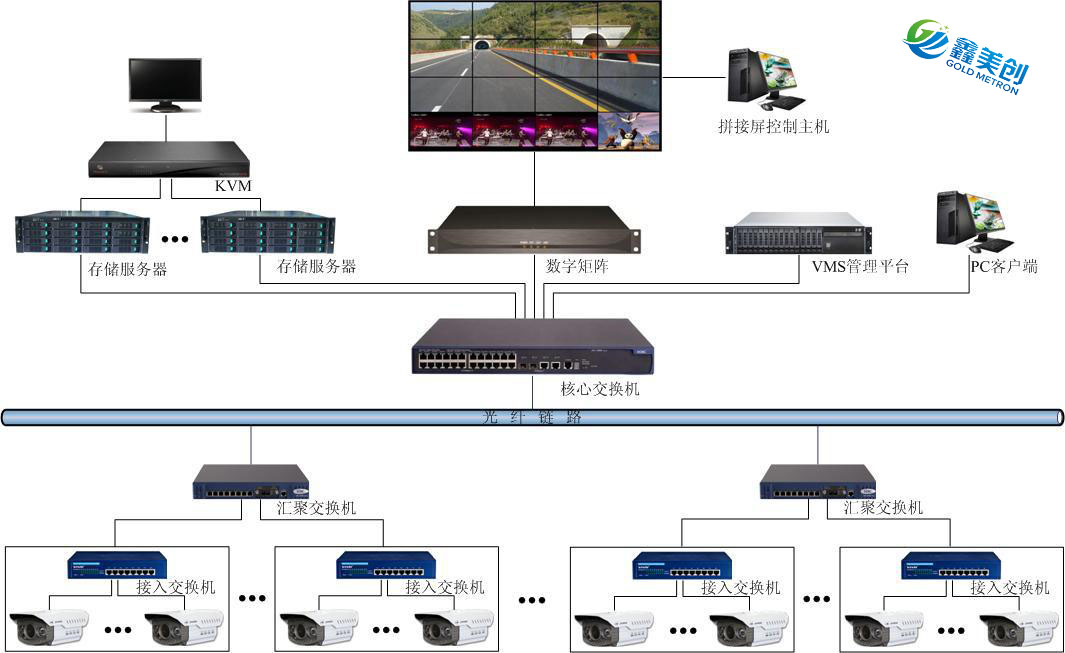

系統拓?fù)鋱D：

由圖可見，監控中心可通過VMS視頻集中管理平臺對存儲服務器進行集中管理，客戶端軟件可實時預覽視頻信息，也可通過網絡調用存儲服務器里的錄像文件。通過數字高清解碼矩陣實現上墻功能。

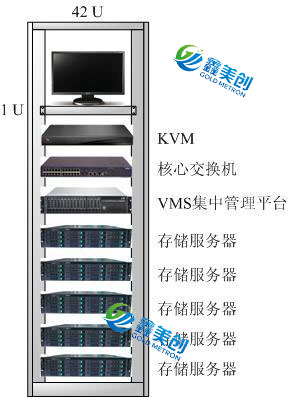

監控中心設備安裝圖：
